消防高温排烟轴流风机混流/斜流HTF(A/B)/PYHL-14A/YTHL/YTPY
消防高温排烟轴流风机混流/斜流HTF(A/B)/PYHL-14A/YTHL/YTPY设计独特:高温电机全封闭内置,配设专门的电机冷却系统,采用CAD软件多目标优化设计的轴流和混流叶轮结构,通过多速驱动形式,达到一机两用(即常用送排通风和消防试用时高温排烟),配设电控箱后可远程自动控制、具有耐高温性能良好、效率高、体积小,安装简便(水平、垂直、吊装均可)等优点。按GBJ500-45-95消防规范测试标准测定,能在400℃高温条件下连续运行100分钟以上,介质温度100℃条件下,连续运行20小时/次不损坏,已被全国各大城市消防部门认可采用。
消防高温排烟轴流风机混流/斜流HTF(A/B)/PYHL-14A/YTHL/YTPY广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风

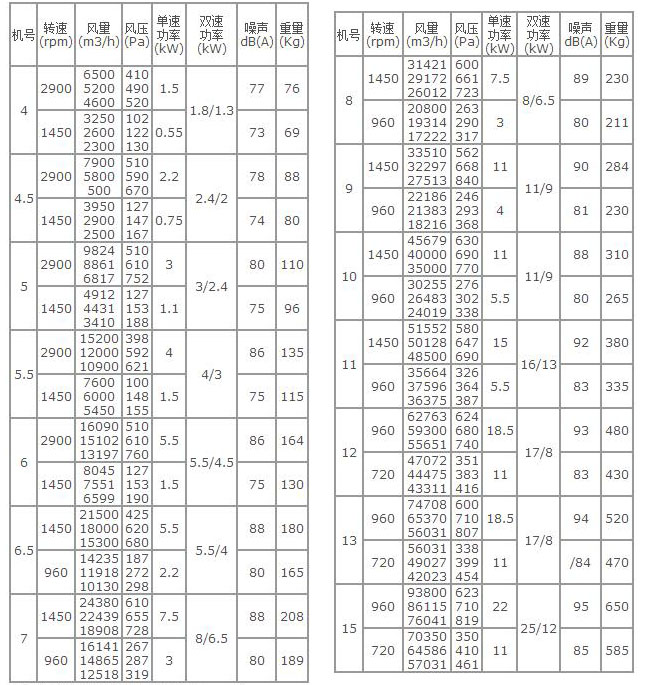

消防高温排烟轴流风机混流/斜流HTF(A/B)/PYHL-14A/YTHL/YTPY性能参数
HTF(A)型风机外型尺寸表(单位:mm)
机号 | D1 | D2 | D3 | M1 | M2 | M3 | M4 | L(Ⅰ型) | L(Ⅱ型) | n-Φ1 | 4-Φ2 | H | H1 | ΦA | B | B2 |
4 | 410 | 440 | 470 | 340 | 380 | 200 | 300 | 510 | 600 | 8-8.5 | Φ12.5 | 70 | 1040 | 890 | 600 | 60 |
4.5 | 460 | 490 | 520 | 350 | 390 | 250 | 350 | 530 | 640 | 8-8.5 | Φ12.5 | 300 | 1060 | 890 | 650 | 60 |
5 | 510 | 550 | 580 | 380 | 420 | 300 | 400 | 590 | 650 | 8-8.5 | Φ12.5 | 320 | 1120 | 1000 | 700 | 60 |
5.5 | 560 | 600 | 630 | 470 | 510 | 400 | 500 | 610 | 680 | 10-10.5 | Φ12.5 | 350 | 1150 | 1000 | 750 | 60 |
6 | 610 | 650 | 690 | 540 | 580 | 400 | 500 | 700 | 700 | 10-10.5 | Φ14.5 | 380 | 1170 | 1000 | 800 | 60 |
6.5 | 660 | 700 | 740 | 570 | 610 | 400 | 500 | 780 | 800 | 10-10.5 | Φ14.5 | 410 | 1270 | 1220 | 850 | 80 |
7 | 710 | 750 | 790 | 570 | 610 | 500 | 600 | 800 | 870 | 10-10.5 | Φ14.5 | 430 | 1270 | 1220 | 950 | 80 |
8 | 810 | 850 | 890 | 570 | 610 | 500 | 600 | 800 | 870 | 12-12.5 | Φ14.5 | 490 | 1310 | 1340 | 1050 | 80 |
9 | 910 | 950 | 990 | 580 | 640 | 600 | 700 | 900 | 900 | 12-12.5 | Φ16.5 | 560 | 1370 | 1650 | 1150 | 80 |
10 | 1010 | 1050 | 1090 | 580 | 640 | 600 | 700 | 900 | 900 | 12-12.5 | Φ16.5 | 610 | 1530 | 1650 | 1250 | 80 |
11 | 1110 | 1160 | 1210 | 580 | 640 | 700 | 800 | 950 | 960 | 14-12.5 | Φ16.5 | 660 | 1590 | 1800 | 1400 | 100 |
12 | 1210 | 1360 | 1310 | 730 | 800 | 800 | 900 | 1160 | 1200 | 14-12.5 | Φ16.5 | 730 | 1650 | 1800 | 1500 | 100 |
13 | 1310 | 1360 | 1410 | 730 | 800 | 900 | 1000 | 1160 | 1200 | 16-12.5 | Φ18.5 | 760 | 1650 | 1800 | 1600 | 100 |
15 | 1510 | 1560 | 1610 | 730 | 800 | 1040 | 1200 | 1200 | 1200 | 18-12.5 | Φ18.5 | 860 | 1650 | 2500 | 1800 | 100 |

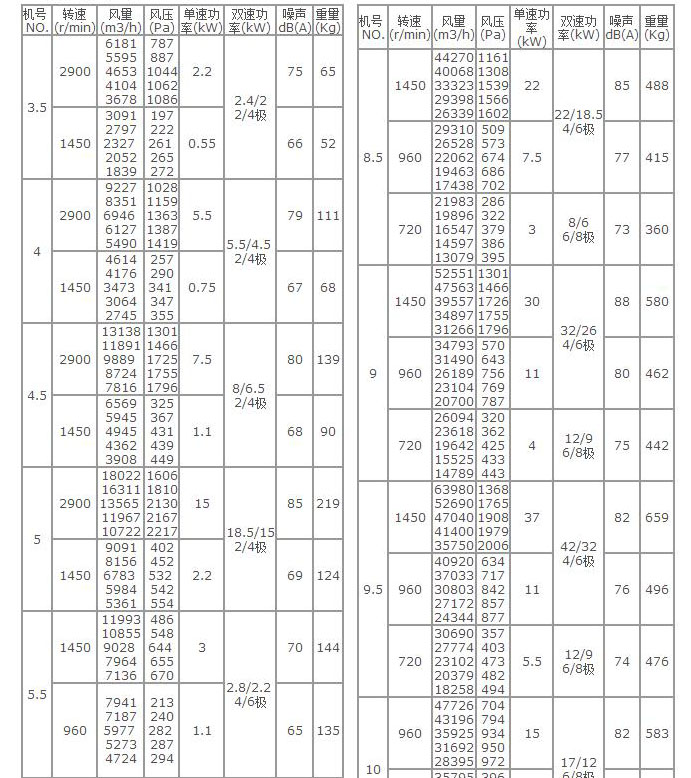

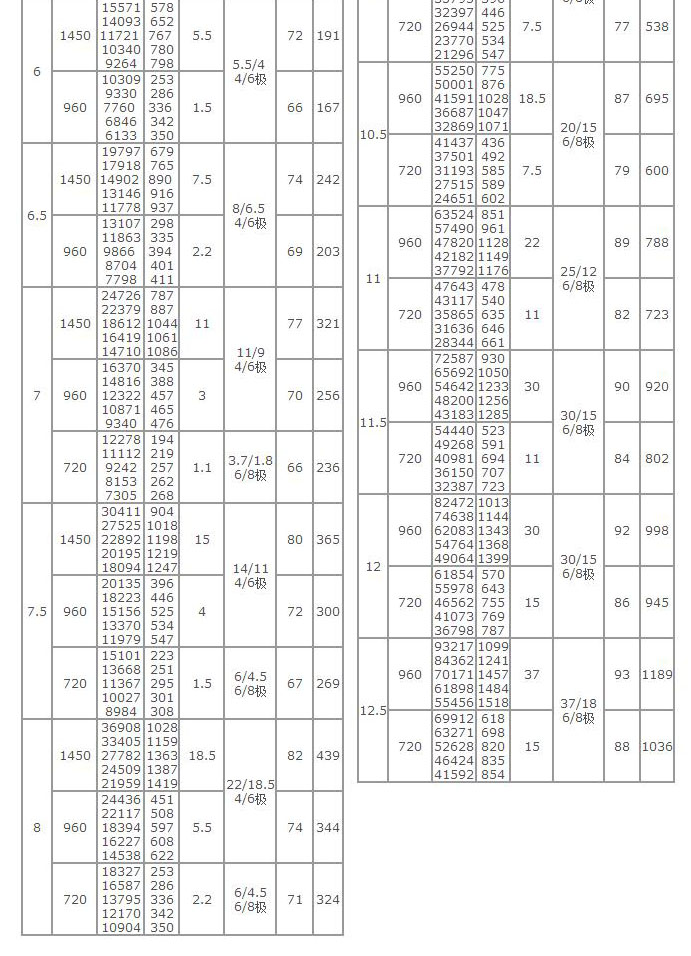

HTF(B)-1(11)型(单、双速)性能参数
