产品分类

SWF(B)-I/II型混流风机，HL3-2ASWF(A)高效低噪声混流风机,SWF/HL3-2A系列混流/斜流式风机广泛试用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所 SWF系列风机应用子午加速方法和“准三元”流动理论设计，采用直线形外筒、锥形轮毂、扭曲翼形叶片、进风口加置集流器或弧形消音器的结构形式。压力教同机号轴流风机高，风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点。其中双速风机可根据试用工况要求通过变速来调整所需风量、风压。

SWF/HL3-2A系列混流/斜流式风机1,效率高、高效区宽：本风机采用先进的CAD系统软件并经多目标化、性能预示设计研制的高科技产品，应用斜流子午加速方法，（亦称斜流风机），压力较同机号轴流风机高，风量较同机号离心风机大，具有效率高、高效宽等特点。2、结构紧凑，安装方便，运行可靠；该风机在相同风量、风压的情况下，均比轴流式或离心式体积要小，可直接与风筒连接，水平安装或垂直安装，亦可直接在墙上或支架上安装，同时采用电动机直联方法，具有安装、操作、使用方便的特点。3.噪声低：该风机的蜗壳经特别设计，可较大地降低蜗壳噪声。在单位风量、单位风压的工况下，A声级可降低2～3dB（A），同时在较低转速的情况下，可获得较高的风机压力。在工矿企业和高级民用建筑的送排风系统中可替代低压离心风机或替代高压轴流风机而不需采用大量消声措施。

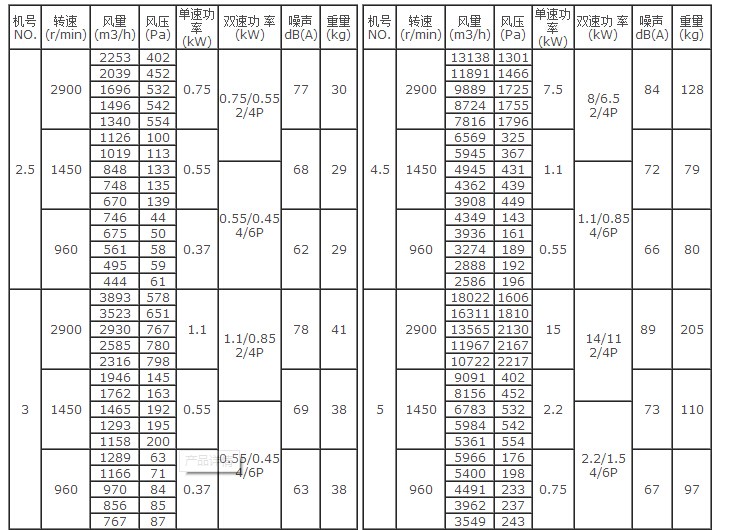

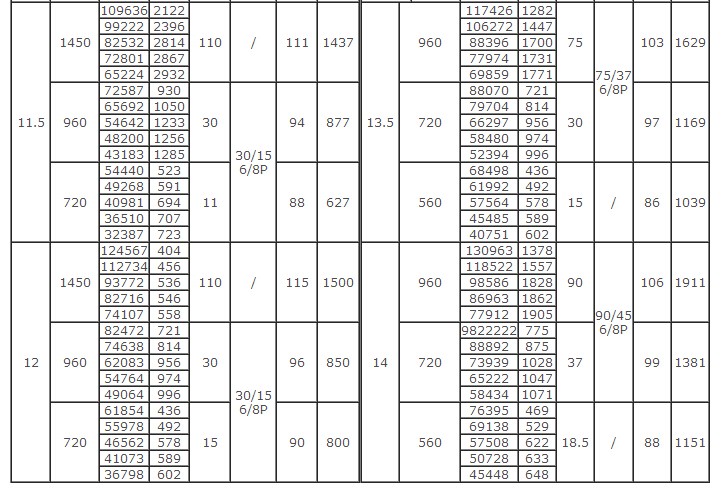

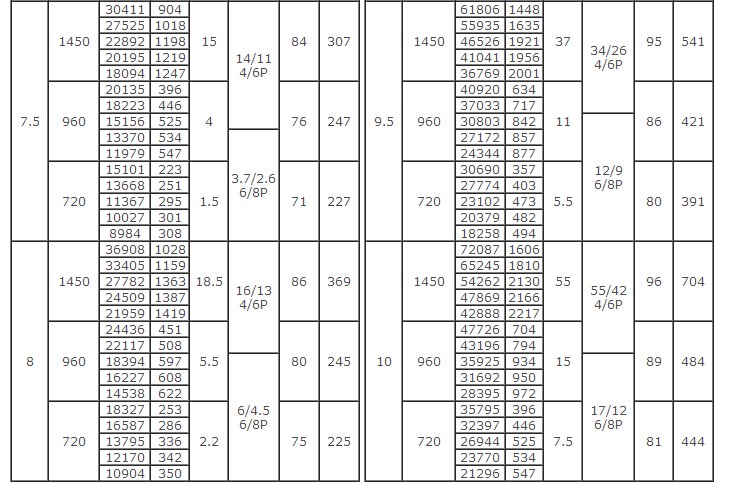

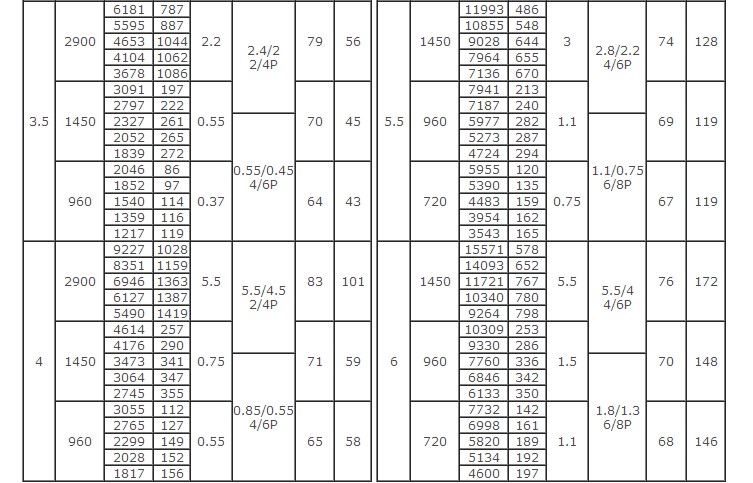

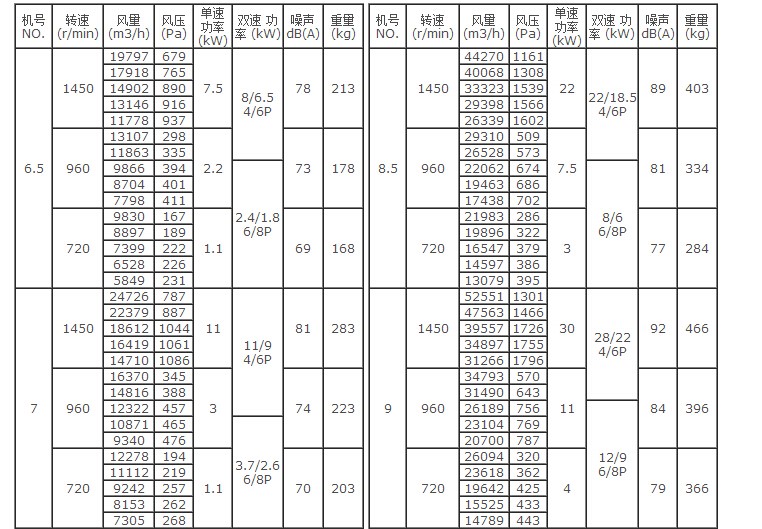

SWF/HL3-2A系列混流/斜流式风机性能参数

型号	转速	工况	风量（m3/h）	全压（Pa）	配用电机		A声级 dB（A）	重量（Kg）
型号	转速	工况	风量（m3/h）	全压（Pa）	型号	功率（kw）	A声级 dB（A）	重量（Kg）
2.5	2900	1 2 3 4 5	2664 2253 1932 1684 1532	358 426 482 543 634	Y801-2	0.75	72	42
	1450	1 2 3 4 5	1362 1232 1020 850 743	96 117 126 147 166	Y7124	0.18	64	36
	960	1 2 3 4 5	902 746 675 563 492	54 66 78 83 98	Y6326	0.09	58	36
3	2900	1 2 3 4 5	4652 4410 4018 3605 3212	512 562 691 816 883	Y90L-2	2.2	73	67
	1450	1 2 3 4 5	2312 2205 2009 1803 1606	121 138 184 216 236	Y7124	0.25	66	45
	960	1 2 3 4 5	1512 1436 1320 1164 1000	67 93 112 127 139	Y6326	0.12	60	40
3.5	2900	1 2 3 4 5	5745 5317 4927 4542 4127	564 623 741 876 986	Y100L-2	3	74	85
	1450	1 2 3 4 5	3320 3082 2876 2447 2130	125 141 174 216 257	Y7124	0.25	68	48
	960	1 2 3 4 5	1938 1743 1592 1380 1234	76 89 103 127 146	Y7116	0.18	62	48
4	2900	1 2 3 4 5	7228 6801 6221 5688 5242	654 715 883 1107 1248	Y112M-2	4	78	100
	1450	1 2 3 4 5	4512 4302 3636 3053 2765	128 143 175 212 285	Y7124	0.37	71	52
	960	1 2 3 4 5	2642 2486 2237 1985 1743	86 107 129 145 156	Y7126	0.25	64	52
4.5	2900	1 2 3 4 5	9169 8731 8159 7561 7124	672 753 928 1187 1298	Y132S-2	5.5	80	125
	1450	1 2 3 4 5	4728 4552 4040 3392 3160	182 207 216 265 306	Y802-4	0.55	73	70
	960	1 2 3 4 5	3592 3264 2892 2576 2240	88 107 132 148 162	Y7126	0.25	66	65
5	2900	1 2 3 4 5	13110 12410 11865 11342 9876	801 859 1048 1212 1316	Y132S-2	5.5	83	135
	1450	1 2 3 4 5	8652 7433 6664 5252 4896	196 220 278 326 382	Y90S-4	1.1	77	80
	960	1 2 3 4 5	5624 4984 4322 3778 3215	96 124 136 158 182	Y8026	0.37	68	75
5.5	2900	1 2 3 4 5	16820 15764 14562 13450 12264	824 936 1128 1229 1338	Y132S-2	7.5	84	145
	1450	1 2 3 4 5	9126 8445 7938 7431 6925	258 296 328 354 385	Y90L-4	1.5	78	100
	960	1 2 3 4 5	6532 5796 5257 4893 4265	119 134 148 175 206	Y8036	0.55	69	90
6	2900	1 2 3 4 5	19230 18220 17824 17210 15210	836 962 1143 1256 1365	Y132S-2	7.5	85	155
	1450	1 2 3 4 5	11625 10000 8900 8121 7560	165 200 262 325 382	Y90L-4	1.5	79	110
	960	1 2 3 4 5	8025 7129 6283 5567 4986	128 142 176 205 236	Y90S-6	0.75	70	105
6.5	1450	1 2 3 4 5	25124 23984 23044 21864 18672	524 658 832 952 1038	Y132S-4	7.5	82	205
	1450	1 2 3 4 5	15064 13660 12255 10840 9424	282 315 350 382 418	Y100L-4	2.2	80	145
	960	1 2 3 4 5	10544 9562 8578 7588 7540	155 178 198 215 238	Y90S-6	0.75	71	125
7	1450	1 2 3 4 5	31380 29880 28805 27330 24820	608 765 968 1108 1208	Y160M-4	11	84	250
	1450	1 2 3 4 5	18800 17075 15319 13550 11780	329 370 404 441 470	Y100L-4	3	81	175
	960	1 2 3 4 5	13820 11952 10724 9485 8246	186 202 228 257 278	Y90L-6	1.1	74	150
7.5	1450	1 2 3 4 5	30627 29012 27232 25518 23422	712 893 1052 1183 1236	Y160M-4	11	87	265
	1450	1 2 3 4 5	22538 20490 18382 16260 14136	378 420 465 504 542	Y112M-4	4	82	195
	960	1 2 3 4 5	15776 14343 12867 11382 9895	208 231 256 278 298	Y100L-6	1.5	76	165
8	1450	1 2 3 4 5	37350 35380 33210 31120 28564	809 992 1186 1234 1305	Y160L-4	15	90	285
	960	1 2 3 4 5	25467 22424 18636 17129 16269	193 292 382 448 516	Y132M-6	4	82	220
	720	1 2 3 4 5	19185 16818 13977 12846 11528	116 175 232 272 315	Y112-8	1.5	75	195
9	1450	1 2 3 4 5	46138 41590 39478 37310 33579	785 946 1165 1213 1343	Y180M-4	18.5	92	400
	960	1 2 3 4 5	34206 32056 27174 24456 22011	282 370 430 496 564	Y132M-6	5.5	86	285
	720	1 2 3 4 5	25654 24042 20381 18342 16508	164 215 252 288 327	Y132S-8	2.2	78	245
10	1450	1 2 3 4 5	51821 48152 46952 45032 40528	792 998 1168 1225 1378	Y180M-4	18.5	93	460
	960	1 2 3 4 5	44054 40598 36916 33224 29902	288 329 371 428 496	Y160M-6	7.5	86	325
	720	1 2 3 4 5	33041 30448 27687 24198 22427	167 191 215 248 288	Y132M-8	3	78	285
11	1450	1 2 3 4 5	59521 56629 55080 53530 48177	806 967 1128 1232 1382	Y180L-4	22	94	544
	960	1 2 3 4 5	48729 46099 43572 39215 39294	310 346 376 428 516	Y160L-6	11	86	430
	720	1 2 3 4 5	36546 34574 32679 29411 26470	181 202 218 248 300	Y160M-8	4	80	405
12	960	1 2 3 4 5	83151 78660 73750 66375 60923	865 974 1153 1334 1396	Y225M-6	30	96	675
	960	1 2 3 4 5	71092 68358 65158 62058 55852	786 866 1083 1235 1308	Y200L-6	22	95	635
	720	1 2 3 4 5	64292 60820 57226 51503 47534	429 471 498 558 625	Y200L-8	15	91	635
13	960	1 2 3 4 5	94782 91117 86788 82382 74144	870 964 1194 1356 1435	Y250M-6	37	97	775
	960	1 2 3 4 5	87761 84386 80386 76280 68652	805 892 1106 1256 1329	Y225M-6	30	95	735
	720	1 2 3 4 5	71565 67702 63699 57329 51596	441 482 508 568 637	Y200L-8	15	91	685
14	960	1 2 3 4 5	107518 102440 97210 87489 78740	916 974 1078 1275 1395	Y280S-6	45	98	805
	960	1 2 3 4 5	99554 94855 90010 81009 72908	849 902 998 1181 1292	Y250M-6	37	96	785
	720	1 2 3 4 5	84446 79888 75164 67648 60883	494 540 572 642 723	Y225S-8	18.5	92	725
